BPCS چیست؟
BPCS یا Basic Process Control System سیستم کنترل پایه فرایند است که وظیفه اصلی آن:
- کنترل پیوسته متغیرهای فرایندی (Level, Pressure, Temperature, Flow)
- تنظیم عملکرد تجهیزات
- بهینهسازی تولید
- حفظ کیفیت محصول
- نگهداشتن فرایند در شرایط پایدار و اقتصادی
ویژگیهای کلیدی BPCS:
- برای کنترل عادی فرایند طراحی شده است نه برای ایمنی
- دارای پیچیدگی بالا (PID، کنترل پیشبین، کنترلهای حلقه بسته)
- نرخ دسترسی (Availability) معمولاً ۹۹٪ یا کمی بالاتر است
- احتمال خرابی آن از نظر ایمنی پذیرفتنی نیست
- رفتار آن در صورت خطا مشخصاً نمیتواند فرایند را ایمن نگه دارد
- معمولاً بر پایه DCS یا PLC معمولی اجرا میشود
مثال هایی از وظایف اصلی BPCS:
تنظیم دبی خوراک ورودی راکتور
حفظ فشار خط انتقال
پایدار کردن دمای برج تقطیر
کنترل سرعت پمپ یا کمپرسور
مثال ساده:
اگر دما کمی بالا برود، BPCS شیر آب خنککن را کمی باز میکند تا دما برگردد.
این یک رفتار اصلاحکننده (Corrective) است، نه حفاظتی
SIS چیست؟
یا Safety Instrumented System یک سیستم کاملاً مستقل، ساده و با قابلیت اطمینان بالا است که برای جلوگیری از حوادث بزرگی مانند موارد ذیل ساخته شده است:
- انفجار
- آتشسوزی
- نشت گسترده مواد خطرناک
- افزایش فشار منجر به آسیب تجهیز
ویژگیهای اصلی SIS:
- عملکرد آن فقط هنگام شرایط خطرناک است (دائماً کار نمیکند)
- معماری ساده و با حداقل احتمال خطا دارد
- مبتنی بر استاندارد IEC 61511 / IEC 61508 است
- معمولاً در سطح SIL 1 تا SIL 4 طراحی میشود
- در زمان خطر فرایند را Shut Down میکند.
- سختافزار و نرمافزار آن از سیستم کنترل کاملاً جداست
مثال هایی از وظیفه SIS:
- هنگامی که BPCS نتوانست مشکل را کنترل کند، SIS وارد عمل شده و:
- خوراک را قطع میکند
- انرژی را تخلیه میکند
- شیرهای ایمنی را فعال میکند
- تجهیزات را خاموش میکند
مثال ساده:
اگر دمای راکتور به حد بسیار خطرناک برسد، SIS بدون نیاز به اپراتور خوراک را میبندد و سیستم را Shutdown میکند
این یک رفتار حفاظتی (Protective) است
تفاوت فلسفه طراحی BPCS و SIS
1- هدف طراحی
BPCS
هدف: حفظ تولید، کیفیت محصول و پایداری فرایند
تمرکز: اقتصادی، عملیاتی
SIS
هدف: جلوگیری از سانحه
تمرکز: امنیت جانی، تجهیزات، محیط زیست
3- قابلیت اطمینان (Reliability)
BPCS
قابل قبول اما پایینتر
SIS
بسیار بالا
5-پیچیدگی نرمافزار
BPCS
دارای پیچیدگی زیاد و حلقههای کنترلی متنوع است
SIS
بسیار ساده طراحی میشود (منطقهای شرطی و قطع اضطراری)
2- عملکرد در حالت اضطراری
BPCS
سعی میکند وضعیت را اصلاح کند
SIS
در حالت اضطراری، فرایند را از کار میاندازد
4- قابلیت اطمینان (Reliability)
BPCS
ممکن است Fail Dangerous باشد
SIS
باید Fail Safe باشد (خرابی منجر به اقدام ایمن شود)
6-معماری سختافزاری
BPCS
معمولاً DCS یا PLC معمولی
SIS
معمولاً PLC ایمنی با معماری Triple Modular Redundancy

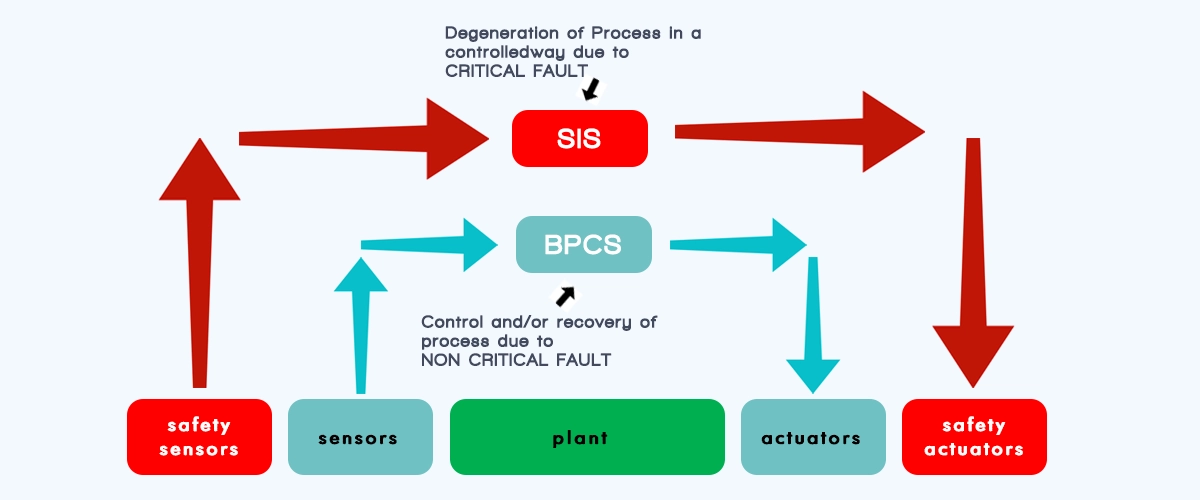

اجزاء BPCS و SIS و تفاوت در سختافزار
اجزاء BPCS:
- سنسورها (Transmitters)
- کنترلکنندهها (PID Controllers)
- Actuator ها (Control Valves)
- شبکه (Industrial Network)
- HMI و سیستم کنترل مرکزی
اجزاء SIS:
- سنسورهای ایمنی (Safety Transmitters)
- PLC ایمنی (Logic Solver)
- شیرهای ایمنی (SDVs – Shutdown Valves)
- سیستمهای بازگشتپذیر ایمن
- شبکه اختصاصی Safety Bus
تفاوت سنسورها
- سنسور BPCS = معمولی، دقت بالا، اما ایمن نیست
- سنسور SIS = دارای SIL، قابلیت اطمینان بالا، تستپذیر
تفاوت Actuator
- در BPCS شیرها جهت تنظیم هستند (Control Valve)
- در SIS شیرهای اضطراری (SDV/ESDV) استفاده میشود
oFail Close، oFail Open، oFail Last
که با از دست رفتن هوا/برق در حالت ایمن قرار میگیرند
تفاوت رفتار BPCS و SIS در شرایط خطرناک

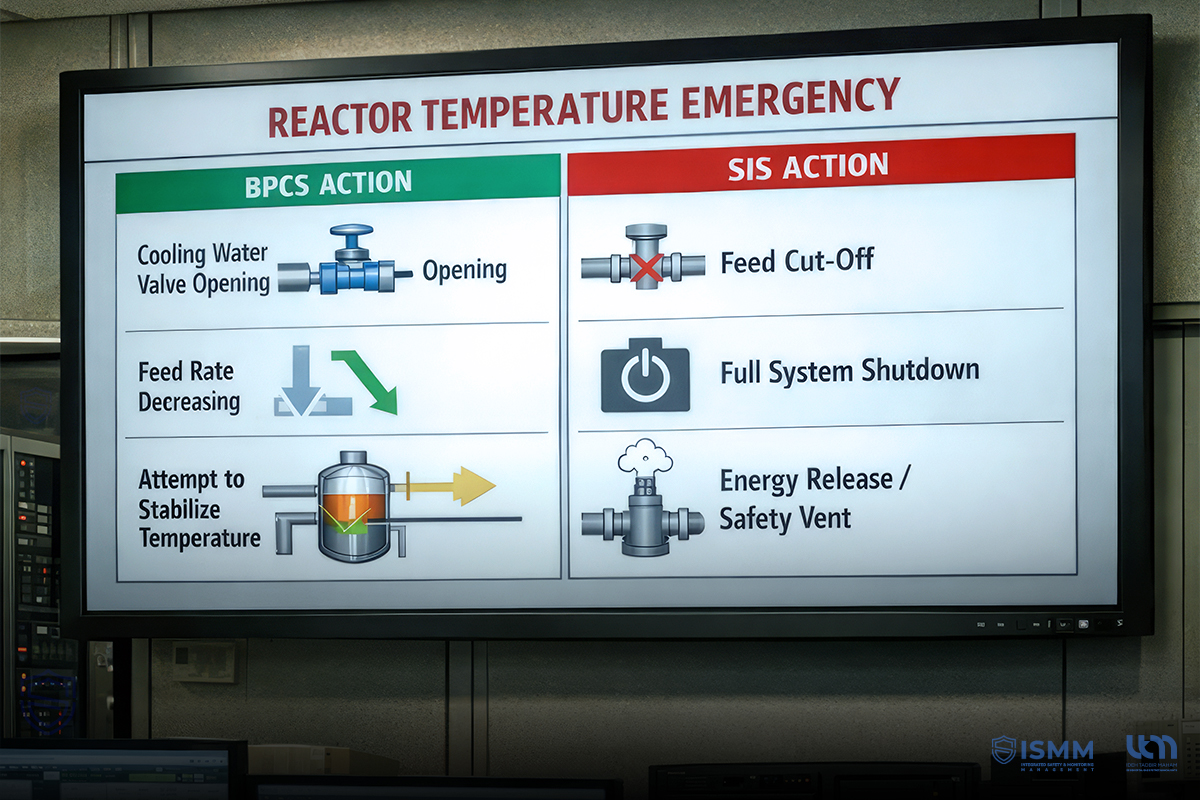

سنـاریو:
افزایش دمای شدید در راکتور BPCS عمل میکند
- شیر خنککن را باز میکند
- دبی خوراک را کم میکند
- سعی میکند دما را تنظیم کند
اگر کنترل جواب ندهد
- آلارم فعال میشود، اپراتور اقدام میکند
اگر اپراتور موفق نشود
SIS فعال شده و :
- خوراک را قطع میکند
- سیستم را از مدار خارج میکند
- انرژی را تخلیه میکند

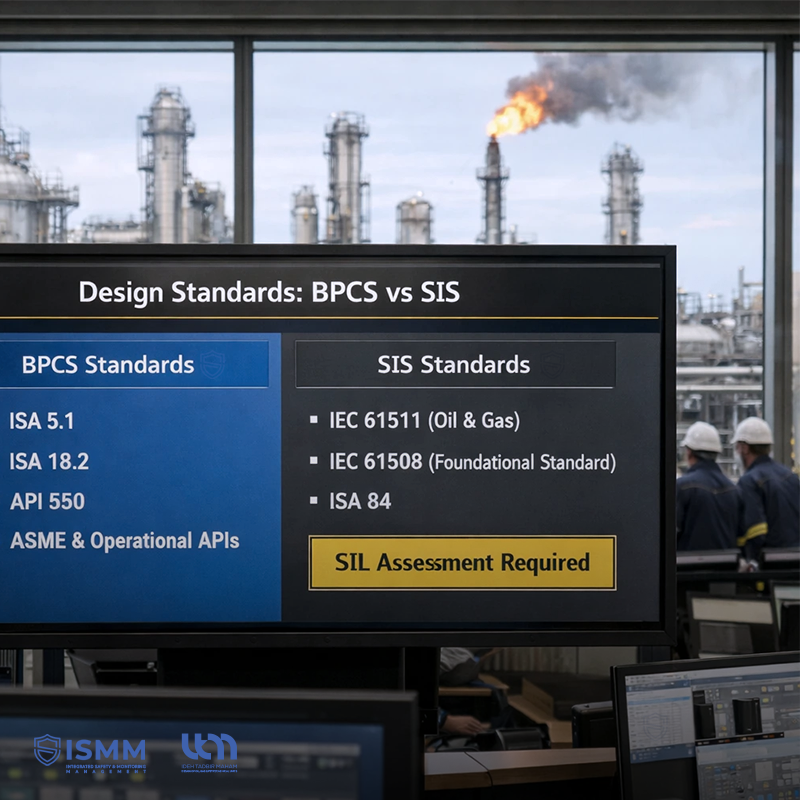

تفاوت استانداردهای طراحی BPCS و SIS
BPCS بر اساس
- ISA 5.1
- ISA 18.2
- API 550
- ASME و API های عملیاتی
SIS بر اساس
- IEC 61511 (رایجترین در صنعت نفت و گاز)
- IEC 61508 (سطح پایهای و مادر)
- ISA 84
SIS الزاماً باید ارزیابی SIL شده باشد.
مفهوم SIL و نقش آن در تفاوت SIS و BPCS
SIL چیست؟
SIL = Safety Integrity Level
سطحی از کاهش ریسک که SIS باید ارائه دهد
| SIL | احتمـال خـرابی مجـاز (PFDavg) | پــروسههای بسیــار خطـرناک |
|---|---|---|
| SIL 1 | 0.01 - 0.1 | متوسط |
| SIL 2 | 0.001 - 0.01 | زیـاد |
| SIL 3 | 0.0001 - 0.001 | بسیـــار زیـاد |
| SIL 4 | کمتـر از 0.0001 | فـوق بحـرانی |
BPCS دارای SIL نیست و نمیتواند نقش لایه ایمنی را بازی کند

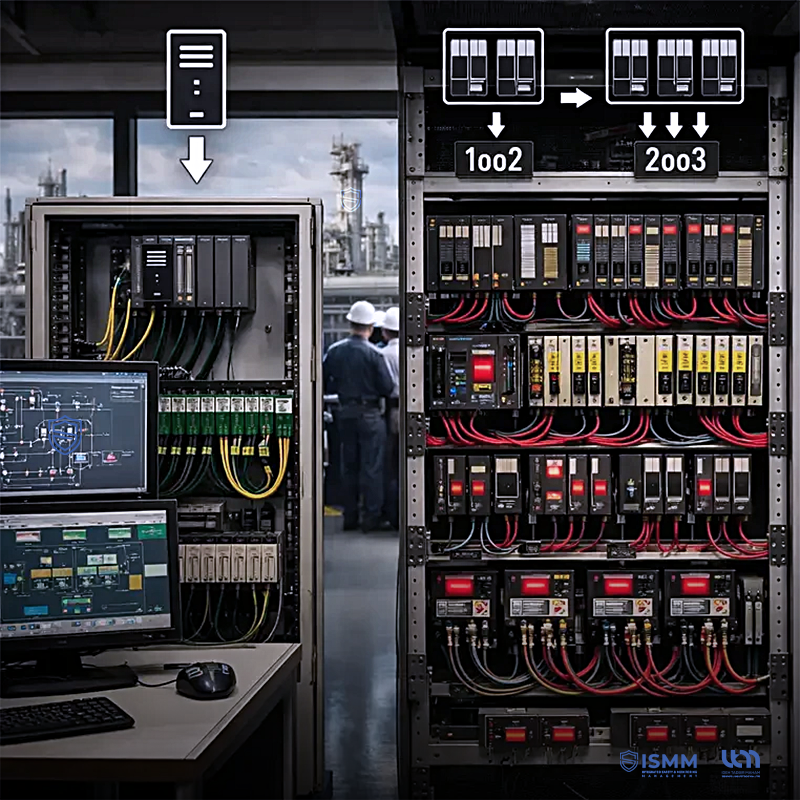

تفاوت SIS و BPCS در معماری (Architecture)
BPCS
- Single CPU غالباً
- Loopهای کنترلی پیچیده
- شبکههای Ethernet یا Fieldbus
SIS
- معماری 1oo2 یا 2oo3 برای کاهش خرابی
- CPU افزونهدار (Redundant CPU)
- شبکه مستقل Safety Bus
- ورودی و خروجیها (I/O) دوگانه یا سهگانه
تفاوتهای مهم رفتار در خطا
SIS
- Fail Safe
- تست دورهای Proof Test
- ثابت بودن منطقها
- مقاومت نسبت به EMI و نویز
BPCS
- ممکن است Fail Frozen یا Fail Hazardous شود
- خرابی آن ممکن است بدون آلارم باشد
- بهروزرسانی نرمافزار زیاد و آسیبپذیر
مثالهای واقعی از تفاوت SIS و BPCS
مثال ۱: انفجار تگزاس سیتی (BP – 2005)
- BPCS وضعیت خطرناک را تشخیص داد اما نتوانست کنترل کند.
- SIS و آلارمهای اضطراری از کار افتاده بودند.
- حادثه موجب ۱۵ کشته و میلیاردها دلار خسارت شد.
مثال ۲: حادثه بوپال
- نبود SIS برای بستن خطوط خطرناک.
- سیستم هشدار داخلی از کار افتاده بود.
- BPCS توان حفاظت را نداشت.
مثال ۳: افزایش فشار در واحد آمین
- BPCS قادر به تنظیم فشار نبود
- SIS وارد عمل شد و SDV خوراک را بست
- از شکست مخزن جلوگیری شد.
مقایسه نهایی SIS و BPCS
| موضوع | BPCS | SIS |
|---|---|---|
| هــدف | کنتـرل و تولـید | ایمنـی |
| عملــکرد | پیوسته | فقط در خطـر |
| استاندارد | ISA | IEC 61511 |
| معمـاری | سـاده | افـزونه دار |
| قابلیت اطمینان | متوسط | بسیـار بالا |
| رفتـار در خطا | نامطمئن | Fail Safe |
| سخت افـزار | معمولی | SIL Certified |
| نوع شـیرها | کنترلی | Shut Down |
نتیجهگیری نهایی
سیستمهای SIS و BPCS اگرچه از نظر ظاهر و ساختار مشابه به نظر میرسند، اما فلسفه طراحی، معماری، عملکرد و استانداردهای کاملاً متفاوتی دارند. BPCS برای کنترل و تولید طراحی شده و وظیفه آن پایدارسازی فرایند است، اما SIS با هدف حفاظت و جلوگیری از حوادث فاجعهبار ایجاد شده است.
