HAZOP در چه مقاطع زمانی از پروژه باید انجام و تکرار شود؟
این دو فاز اغلب توسط دو پیمانکار متفاوت انجام می شوند. مهندسی پایه و طراحی مفهومی مهندسی پایه معمولا تحت یک قرارداد خدمات (Service Contract) انجام می شود، در حالیکه مهندسی تفصیلی به طور نرمال بخشی از یک قراردادجامع EPC (مهندسی، ساخت و تامین و یا همان قرارداد کلید در دست) است.
مطالعه HAZOP یکی از مهمترین ابزارهای «تحلیل مخاطرات فرایند» است و اگر در زمان مناسب انجام نشود، یا خیلی زود (قبل از تکمیل اطلاعات طراحی) و یا خیلی دیر (بعد از نهایی شدن طراحی و ساخت)، کیفیت و اثربخشی آن بهشدت کاهش مییابد. به همین دلیل در استانداردها و راهنماهای ایمنی فرایند، برای HAZOP یک دوره عمر (Lifecycle) در نظر گرفته میشود که شامل چند مقطع اصلی است…
۱. HAZOP مقدماتی (Coarse / Early HAZOP)
زمان انجام اواخر فاز مفهومی و قبل از مرحله فاز طراحی پایه (Basic) و FEED (Front End Engineering Design)، زمانی که:
- مسیرهای اصلی فرایند مشخص شدهاند
- oPFو P&IDهای اولیه آمادهاند
- هنوز امکان تغییرات اساسی در طراحی وجود دارد
هدف
- شناسایی انحرافات عمده فرایندی (Major Deviations)
- کشف طراحیهای ذاتاً ناایمن (Inherently Unsafe)
- تأثیرگذاری بر انتخاب تجهیزات اصلی، استراتژی جداسازی واحدها، سیستم فلر، سیستمهای حفاظتی و…
نتیجـه
فهرست اصلاحات طراحی کلان که باید قبل از ورود به طراحی پایه (Basic) اعمال شوند
۲. HAZOP اصلی (Main HAZOP)
زمان انجام در انتهای فاز Basic Engineering، هنگامی که:
- P&IDها تقریباً نهایی شدهاند
- Cause & Effect و فلسفههای کنترلی، ESD و F&G مشخص هستند
- اطلاعات فرآیندی و طراحی ابزار دقیق نسبتاً کامل است
هدف
- بررسی سیستماتیک تمام گرههای فرایندی (Nodes) با استفاده از Guide Words
- شناسایی تمامی سناریوهای قابلتصور انحراف فرایند و پیامدهای آن
- تعریف یا تأیید لایههای حفاظتی (Interlocks, SIS, Reliefs, Alarms, Procedures)
نکـته مهـم
این مرحله، اصلیترین و پرجزئیاتترین HAZOP پروژه است و معمولاً مبنای طراحی SIS (Safety Instrumented System)، SIL (Safety Integrity Level)، LOPA (Layer Of Protection Analysis) و سایر مطالعات تکمیلی قرار میگیرد.
3. HAZOP نهایی (Final HAZOP)
زمان انجام انتهای فاز طراحی تفصیلی (Detailed Engineering) ، زمانی که:
- اطلاعات سازندگان پکیج ها تکمیل شده است (مانند Flare, Injection Package, Compressor, turbine, cooling tower, …)
- نصب تجهیزات و لولهکشی تقریباً کامل است
- مدارک As‑Built تا حد زیادی مشخص شدهاند
- پروسیجرهای راهاندازی و بهرهبرداری آمادهاند
هدف
- تطبیق طراحی واقعی (As‑Built) با فرضیات HAZOP اصلی
- انجام HAZOP پکیج ها (مانند Flare, Injection Package, Compressor, turbine, cooling tower, …)
- اطمینان از بسته شدن کلیه Action ها و توصیههای HAZOP اصلی
- بررسی سناریوهای بحرانیِ باقیمانده قبل از ورود به عملیات واقعی
خـروجی
نهایی سازی P&ID پکیج ها، نهایی سازی P&ID های فاز طراحی تفصیلی، فهرستی از اقدامات ضروری پیش از راهاندازی (مثلاً تکمیل تستهای کارکردی، اصلاح Set Point ها، تکمیل آموزش اپراتورها و…)
4. Mini‑HAZOP یا تغییرات کوچک HAZOP
زمان انجام:
- در طول فاز ساخت و پیشراهاندازی، اگر تغییرات مهندسی (MOC) نسبت به طراحی اولیه رخ دهد؛
- هنگام اضافه شدن تجهیزات جدید، تغییر مسیر لولهها، اصلاحات کنترلی، تغییر Feed یا Utility و … .
- اتوماتیک یا دستی نمودن بخشی از سیستم کنترل
هدف
- بررسی تأثیر تغییرات (Minor Changes) بر سناریوهای قبلی HAZOP
- اطمینان از اینکه لایههای حفاظتی بعد از تغییر همچنان کافی و مناسب هستند
نکـته
معمولاً فقط همان بخش یا گرهای که تحت تأثیر تغییر است در قالب یک جلسه کوتاه HAZOP مرور میشود
5. بازاعتبارسنجی دورهای HAZOP) HAZOP Revalidation)
زمان انجام:
- بر اساس الزامات استانداردها و مقررات (مثلاً طبق PSM سازمان OSHA، هر ۵ سال یکبار)
- یا هر زمان که تغییرات عمده فرایندی یا سازمانی رخ دهد
هدف
- بررسی اینکه آیا فرضیات HAZOP اولیه هنوز معتبر هستند یا نه
- افزودن سناریوهای جدید بر اساس حوادث، Near‑Missها، تغییر مواد خام / شرایط عملیاتی، ارتقای تکنولوژی و …
نتیجـه
بهروزرسانی ماتریس ریسک، لایههای حفاظتی، دستورالعملهای بهرهبرداری و سیستم مدیریت تغییر.

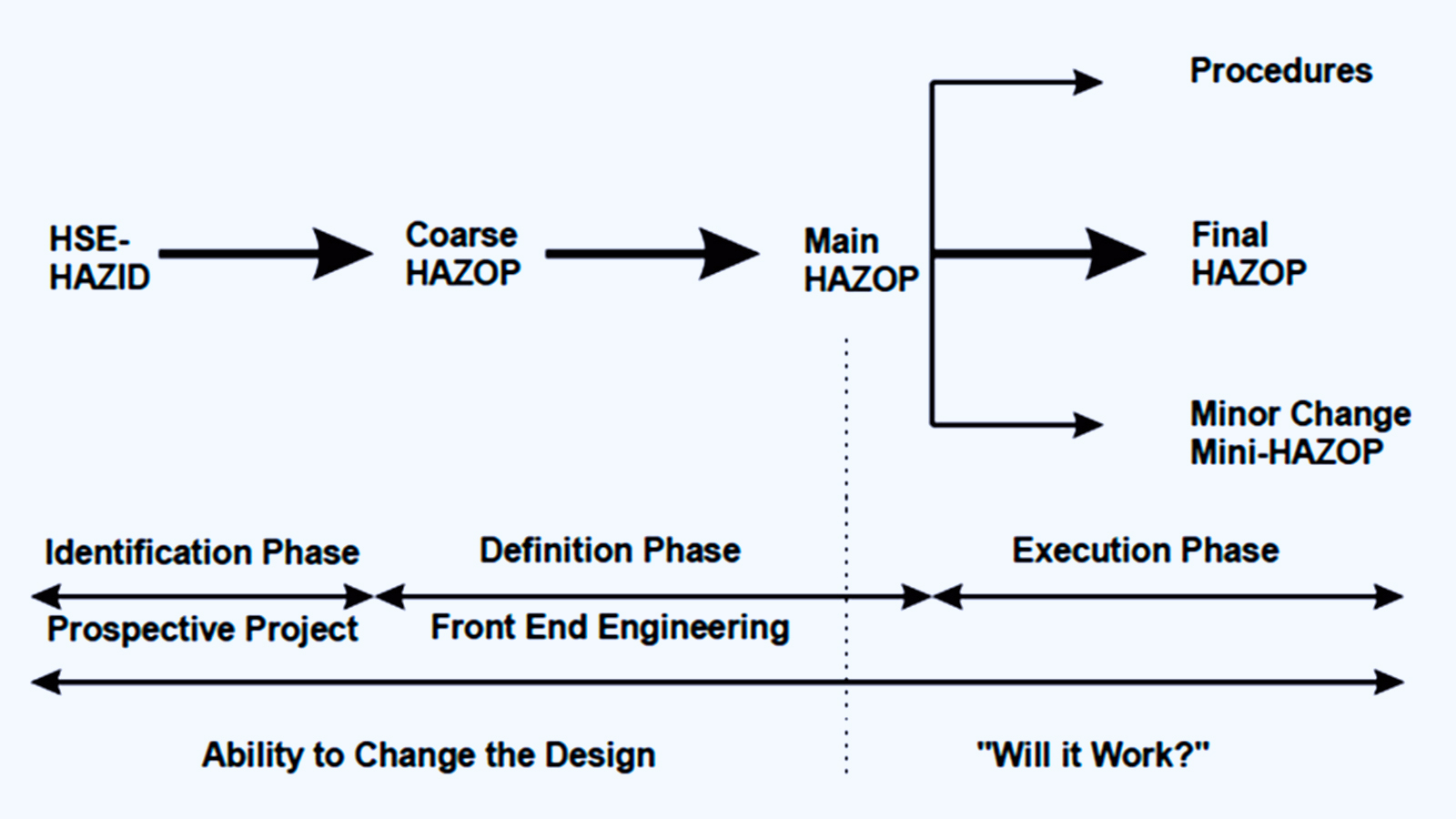

6. جمعبندی کاربردی برای اسلاید (زمان بکارگیری HAZOP)
فاز Conceptual
- Coarse HAZOP انجام میشود؛ تمرکز بر HAZID و مطالعات ایمنی کلان است
فاز Basic / FEED
- انجام Main HAZOP همزمان با HAZID اصلی برای جهتدهی به طراحی
فاز Detailed Engineering (Execution & Construction Phase)
- اجرای Final (Detailed) HAZOP روی P&IDهای نهایی
- اجرای HAZOP روی P&IDهای پکیج ها (سازندگان)
- در صورت تغییرات، برگزاری Mini‑HAZOP برای بخشهای اصلاحشده
قبل از راهاندازی
انجام Final / Pre‑Startup HAZOP یا مرور HAZOP در قالب PSSR
فاز بهرهبرداری
بازنگری دورهای HAZOP (Revalidation) و Mini‑HAZOP برای تغییرات مهم در طول عمر واحد
